產品詳情
◆ 超小型
◆ 過電流／斷相／堵轉保護
◆ 啟動延時／過載延時分別設定
◆ 顯示功能和確認實際電流值，最低可檢測0.1A電流的功能
◆ 手動（即時）／斷電復位
◆ 承受環境影響能力強
◆ 節能型
使用范圍：
◇ 水泵、風機、空調、電梯、起重機、吊車、機床及其他設備的電動機故障保護
◇ 汽車行業、水處理行業以及各種大型工廠內的電動機故障保護
◇ 替代熱繼電器使用，具有保護精度高、動作靈敏度高的特點
保護項目：
保護項目 | 動作（跳閘）時間 |
過流 | O-TIME |
缺相 | O-TIME |
堵轉 | O-TIME + D-TIME |
技術參數：
電流設定 | 規格 | 范圍 | |
05 | 0.5 ~ 5A | ||
30 | 3.0 ~ 30A | ||
60 | 5.0 ~ 60A | ||
100~(超過60A) | 外接CT工作 | ||
時間設定 | 啟動 | D-TIME | 0.2 ~ 30秒 |
跳閘 | O-TIME | 0.2 ~ 15秒 | |
控制電壓(50/60HZ) | 220 | 90 ~260VAC | |
380 | 180 ~ 440VAC | ||
其他電壓 | 可訂購生產 | ||
繼電器輸出 | 形式 | 1-SPDT(1C) | |
負載 | 5A / 250VAC 阻性 | ||
狀態 | 常態不被激勵 | ||
時間-電流特性 | 定時限 | ||
跳閘指示 | 2-LED | ||
安裝方式 | 35mm 導軌/配電板 | ||

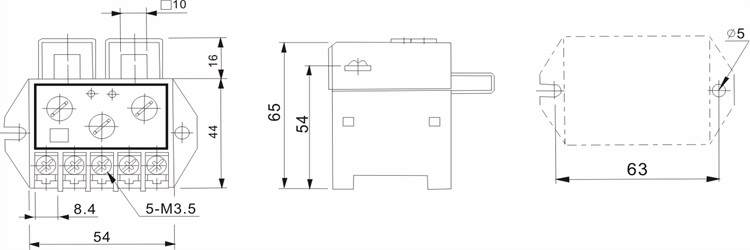

安裝尺寸圖：

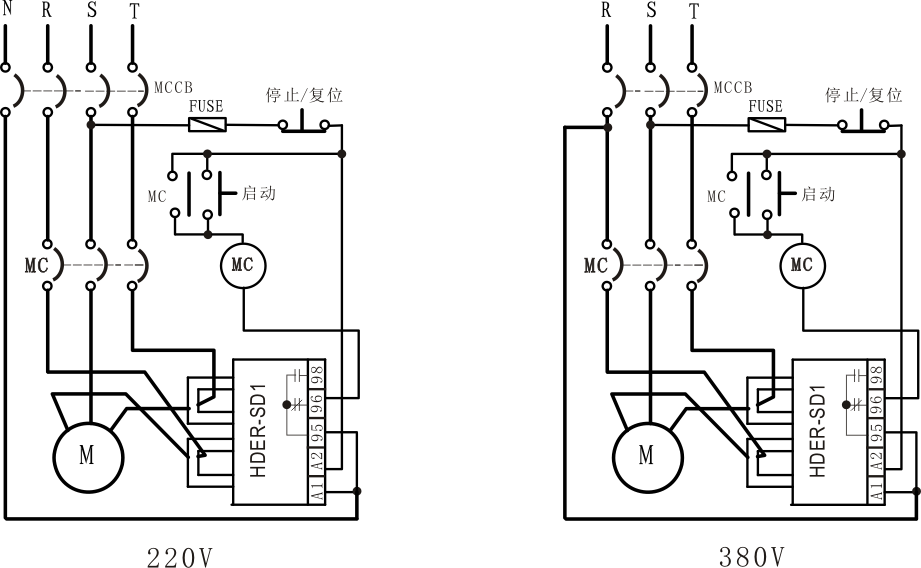

線路圖：
